Chaîne de mortaiseuse 46 maillons – PAS B = 15,8 mm STANDARD FRANÇAIS
Leman
- Chaîne de 46 maillons
- Mortaisage PAS B = 15,8 - Standard Français
(Chaînes d'épaisseur 9, 11, 13, 17 et 19 mm sur demande)
STANDARD FRANÇAIS

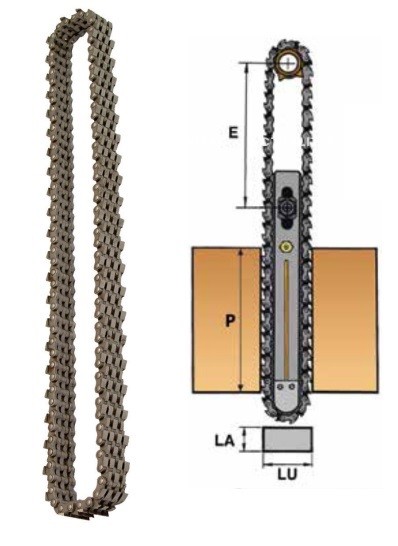

Le choix du guide est fonction de l'épaisseur de la chaîne (LA), de la longueur (LU) et de la
profondeur (P) de la mortaise.
Le guide, suivant le chemin de roulement, peut être commun à plusieurs épaisseurs de
chaînes.
L'entraxe E le plus répandu mesure 150 mm (axe pignon/axe vis serrage du guide).
Au chemin de roulement du guide correspond le maillon central (MC) sur la chaîne
La décomposition se fait comme suit :
MC = 2,5 mm / Rlt = 2,5 mm, chaîne de 6 et 7 mm, pignon alésage 16 mm à 1 rangée de
dents
MC = 4,0 mm / Rlt = 4,0 mm, chaîne de 8 à 12 mm, pignon alésage 16 mm à 1 rangée de
dents
MC = 3x3 mm / Rlt = 9,0 mm, chaîne de 13 à 20 mm, pignon alésage 16 mm à 2 rangées
de dents
MC = 3x4,5 mm / Rlt = 13,5 mm, chaîne de 22 à 25 mm, pignon alésage 16 mm à 2
rangées de dents
MC = 5x4,5 mm / Rlt = 22,5 mm, chaîne de 30 mm, pignon alésage 16 mm à 3 rangées de
dents
NB : à chaque guide correspondent 1 pignon et 1 embout de rechange
La chaîne : sa longueur est définie par le nombre de maillons
il existe 2 types de maillons : 22,6 mm = Pas A et 15,8 mm = Pas B Besoin d'un conseil ? Tel 05 45 38 04 09, heures de magasin.
